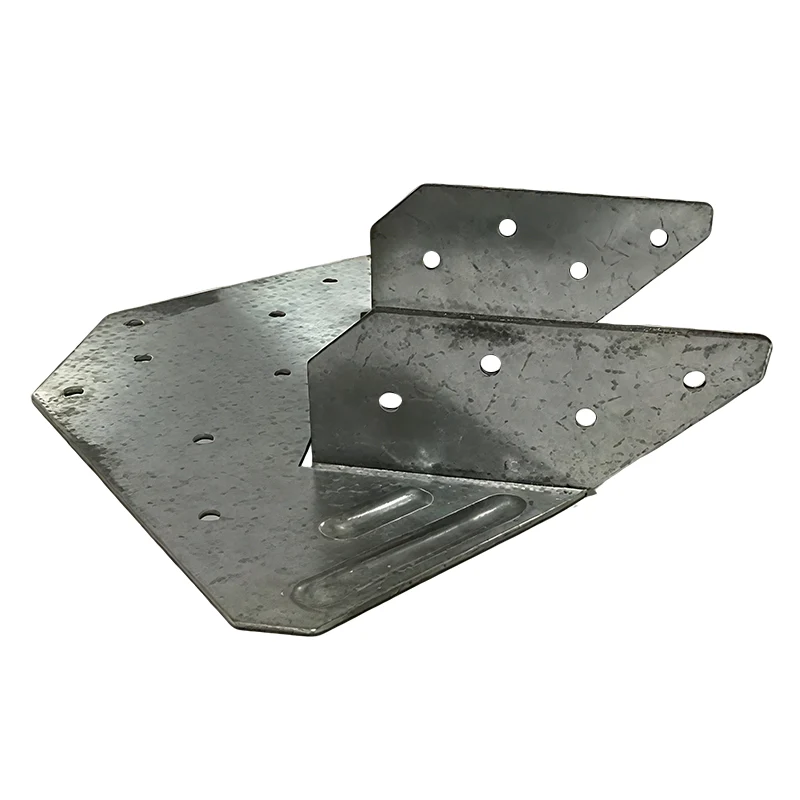

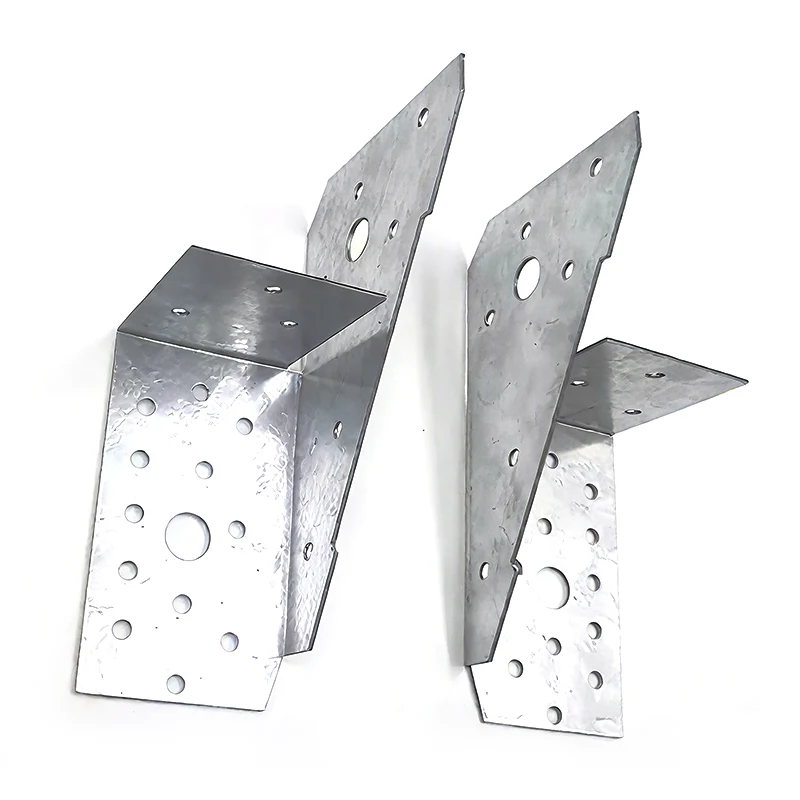

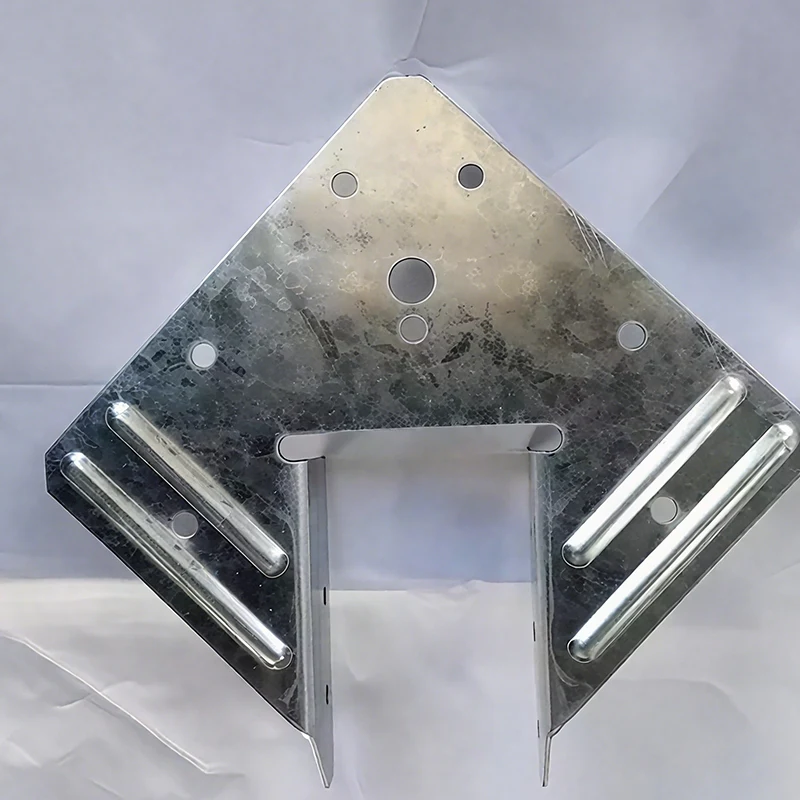

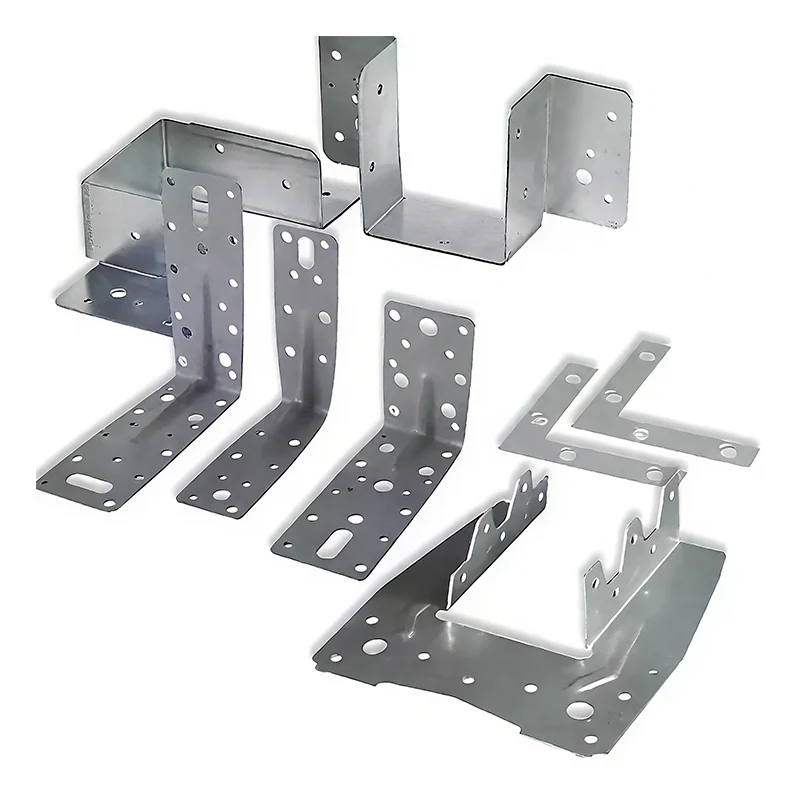

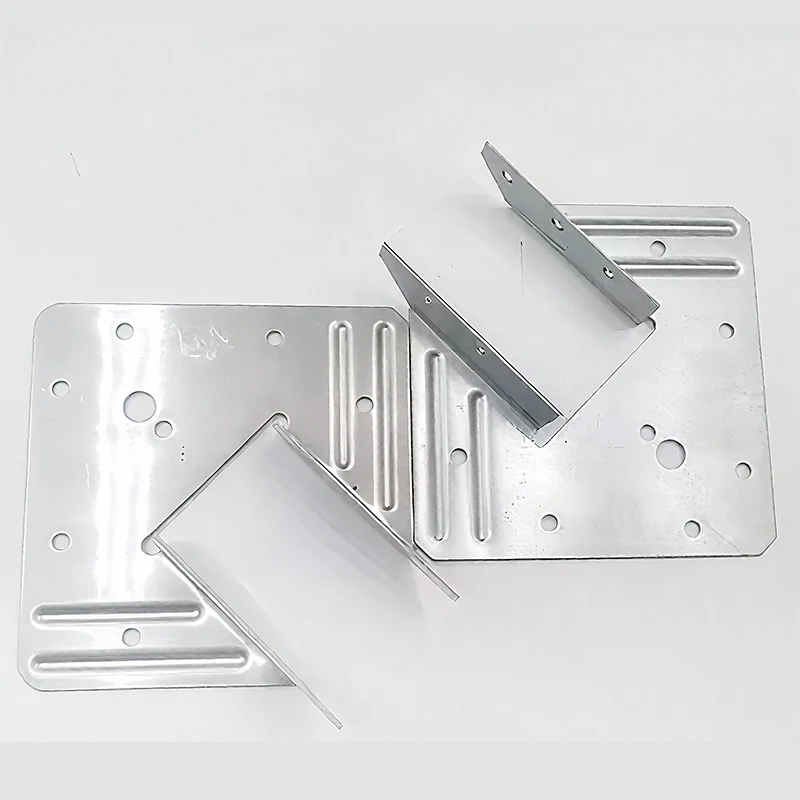

Deli iz pločevine CNC obdelani deli so prilagojeni deli, obdelani s tehnologijo računalniškega numeričnega krmiljenja. Imajo visoko dimenzijsko natančnost in zapletenost oblik ter lahko zadovoljijo prilagojene potrebe posebnih struktur ali posebnih funkcij.
Blagovna znamka: S-SEN
Deli iz pločevine CNC strojno obdelani deli uporabljajo CNC rezkalne stroje, okenska okna in drugo večosno obdelovalno opremo za natančno obdelavo kovine in drugih surovin. S pomočjo digitalnih delovnih tokov CAD/CAM spreminjamo načrte v končne izdelke.
Prilagodljiva prilagoditev: podpira množično proizvodnjo, omogoča prilagojene materiale, strukture in procese, kar zagotavlja hiter odziv.
Procesna veriga: združuje postopke struženja, rezkanja in brušenja, kar omogoča hiter razvoj od prototipa do masovne proizvodnje.
CNC strojno obdelani prilagojeni deli se lahko uporabljajo na vrhunskih proizvodnih področjih, kot so deli avtomobilskih motorjev, natančni instrumenti in oprema, in so primerni tudi za izdelavo prototipov v fazi raziskav in razvoja novih izdelkov.
|
Kategorija parametra |
Projekti specifikacij |
tehnični parameter |
Opombe |
|
Obseg materialov |
kovinski material |
Aluminijeva zlitina (6061/5052/7075), nerjavno jeklo (304/316), ogljikovo jeklo, medenina, titanova zlitina |
Podprite posebno prilagoditev materiala |
|
nekovinski material |
ABS, PC, PMMA, POM, najlon, bakelit |
Tehnologijo obdelave je treba izbrati glede na značilnosti |
|
|
obseg dela |
Mere rezkanja |
Maksimalno 1200×800×300 mm |
Petosna obdelava povezav |
|
Oblikovanje dimenzij |
Največ Φ150 × 300 mm |
Štiriosno natančno struženje |
|
|
Najmanjša velikost funkcije |
- |
0,5 mm (jarek/luknja) |
Odvisno od materiala |
|
delovna natančnost |
dimenzijska toleranca |
±0,01 mm (rezkanje)/±0,005 mm (struženje) |
Temelji na standardu ISO 2768-M |
|
geometrijska toleranca |
Ploskost 0,02 mm/koncentričnost 0,01 mm |
Doseči je mogoče višje zahteve glede natančnosti |
|
|
površinska hrapavost |
- |
Ra 0,8 μm (rezkanje)/Ra 0,4 μm (struženje) |
Poliranje na Ra 0,2 μm |
|
Procesna zmogljivost |
Značilnosti rezkanja |
Kompleksne površine, votline, navoji, posebne luknje |
Podpira obdelavo pozicioniranja 3+2 |
|
Značilnosti obračanja |
Gred, tulec, navoj, stožčasta površina, ukrivljena površina |
Podpora za rezkanje in kompozitno obdelavo |
|
|
Poseben postopek |
obdelava globokih lukenj |
Razmerje globine 5:1 |
Potrebno je posebno orodje |
|
Obdelava tankih sten |
0,5 mm |
Potrebno je posebno orodje |
|
|
konfiguracijo |
numerični krmilni sistem |
Siemens 840D, Fanuc, Mitsubishi |
Petosno krmiljenje povezav |
|
sistem orodij |
HSK63, držalo orodja BT40 |
Nastavitev visoke hitrosti rezanja |
|
|
naprava za odkrivanje |
Trikoordinatni merilni stroj, merilnik dvodimenzionalne slike |
Inšpekcijsko poročilo v polni velikosti |
|
|
priprava površine |
anodna oksidacija |
Naravni/črni/obarvani oksid, debelina filma 5-25 μm |
Posebna aluminijeva zlitina |
|
tehnologija galvanizacije |
Niklanje, kromiranje, cinkanje, debelina filma 5-15μm |
Obdelava proti koroziji in obrabi |
|
|
zdravljenje s pršenjem |
Prašno barvanje, barvanje s pršenjem, debelina filma 30-100μm |
Na voljo je več barv |
|
|
posebno ravnanje |
Dolgljenje, poliranje, peskanje, risanje |
Izpolnite zahteve glede videza |
