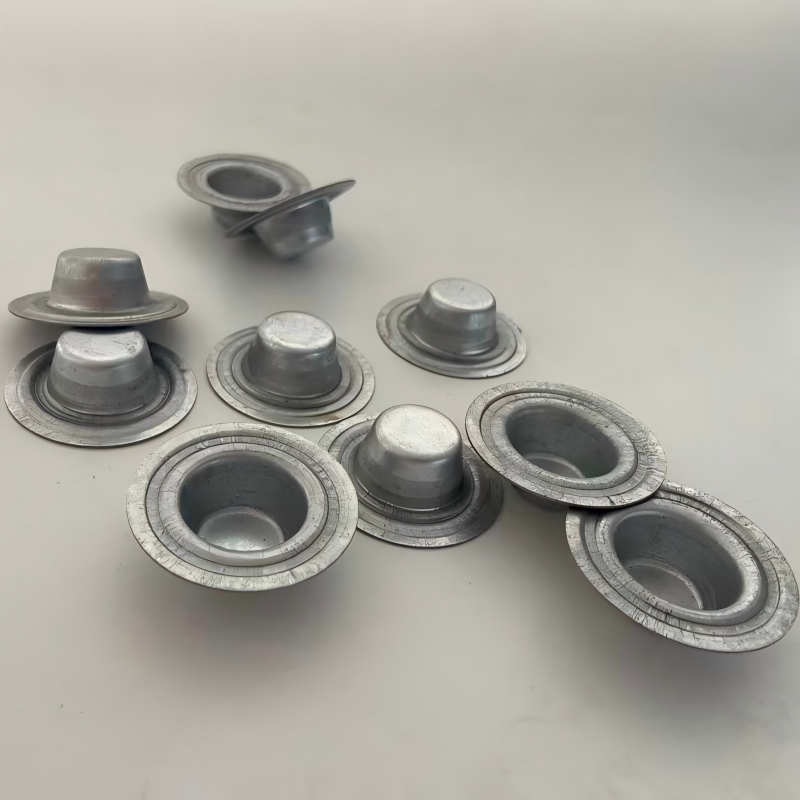

Digitalni CAD/CAM izboljša natančnostDeli za izdelavo pločevines povezovanjem inženirskega načrtovanja, proizvodnega programiranja in nadzora proizvodnje znotraj doslednega digitalnega poteka dela. Računalniško podprto načrtovanje (CAD) določa natančno geometrijo izdelka, dimenzije, položaje lukenj in upogibne lastnosti, medtem ko računalniško podprta proizvodnja (CAM) pretvori odobrene podatke o načrtovanju v navodila za združljivo CNC opremo za rezanje, prebijanje in krivljenje. Ta integracija pomaga zmanjšati napake pri ročnem prenosu podatkov, prepoznati konflikte pri načrtovanju pred proizvodnjo in izboljšati dimenzijsko doslednost pri ponavljajočih se proizvodnih serijah.
Za industrijske kupce je razumevanje tega odnosa bistvenega pomena pri primerjavi dobaviteljev, ocenjevanju ponudb in določanju meril sprejemljivosti. Digitalni procesi lahko podpirajo natančnejši nadzor položajev lukenj, rezalnih profilov, upogibnih kotov in montažnih vmesnikov, vendar noben programski paket ne more zagotoviti, da bo vsak končni del ustrezal vsaki toleranci. Zanesljiva odločitev o javnem naročilu torej upošteva, kako se odobrijo projektni podatki, kako se preverijo proizvodni programi in kako se pregledajo dejanske mere. Ta priročnik razlaga inženirska načela, nabavne parametre in vprašanja dobaviteljev, ki kupcem pomagajo oceniti proizvodne zmogljivosti, preden se zavežejo proizvodnemu naročilu.
1. Kaj digitalni CAD/CAM spremeni pri natančnosti izdelave pločevine?
2. Kako digitalni načrtovalni podatki preprečijo napake pred začetkom proizvodnje?
3. Zakaj je treba CNC programiranje, rezanje in krivljenje nadzorovati skupaj?
4. Kako lahko kupci preverijo dobaviteljevo točnost in tehnično sposobnost?
6. Pogosto zastavljena vprašanja
Digitalni CAD/CAM spreminja način priprave, posredovanja in uporabe inženirskih informacij v proizvodnem prostoru. Programska oprema CAD definira predvideno geometrijo, medtem ko programska oprema CAM pomaga pretvoriti odobrene informacije o načrtovanju v navodila za združljivo proizvodno opremo. Ko sta stopnji povezani prek nadzorovanega delovnega toka, lahko inženirske in proizvodne ekipe delajo na podlagi doslednih dimenzionalnih referenc, namesto da ročno poustvarjajo informacije na vsaki stopnji. To zmanjša možnosti za napake pri prepisovanju in olajša ugotavljanje, ali se rezultat izdelave ujema z namenom izvirne zasnove.
Tipičen projekt se začne z dvodimenzionalno risbo, tridimenzionalnim modelom ali obojim. Zasnova opredeljuje dimenzije, zahteve glede materiala, vzorce lukenj, izreze, krivulje, značilnosti namestitve in razmerja med sestavnimi deli. Inženirji pregledajo geometrijo, da ugotovijo, ali je načrtovano obliko mogoče izdelati z izbranim postopkom in razpoložljivim orodjem. Ko je načrt odobren, lahko priprava CAM ustvari rezalne poti, koordinate prebijanja ali navodila za upogibanje, primerna za načrtovano opremo.
Ta postopek ni zgolj stvar pritiska na gumb za pretvorbo modela v končni izdelek. Inženirji morajo upoštevati, kako se bo material obnašal med proizvodnjo. Ravni vzorec mora na primer upoštevati geometrijo krivin in učinke deformacije materiala. Rezalni program mora uporabljati ustrezne poti orodja in nastavitve procesa. Oblikovano ohišje lahko zahteva skrbno izbrano zaporedje upogibanja, da se prepreči trčenje med obdelovancem in strojnim orodjem.
Naš inženirski pregled mora torej povezati risbo s proizvodno metodo, specifikacijo materiala, orodjem in načrtom pregleda. Ko se načrt spremeni, je treba pred nadaljevanjem proizvodnje odobriti in sporočiti tudi popravljene informacije.
Natančnost se pogosto uporablja kot širok prodajni izraz, vendar morajo nabavne ekipe razlikovati med več merljivimi značilnostmi. Vsak od njih opisuje drugačen vidik kakovosti izdelave.
Postopek je lahko ponovljiv, ne da bi bil točen. Če stroj vedno znova naredi luknjo nekoliko stran od določenega mesta, so lahko rezultati dosledni, vendar še vedno nesprejemljivi. Nasprotno pa en sprejemljiv vzorec ne dokazuje, da je enak rezultat mogoče ohraniti v veliki seriji. Kupci morajo oceniti izmerjeni rezultat in doslednost postopka.
Razmislite o pritrdilnem nosilcu z več luknjami, dvema krivinama in ozko režo. Če ločeni oddelki interpretirajo različne različice risbe ali ročno vnašajo koordinate v različne sisteme, lahko majhna razlika vpliva na poravnavo lukenj ali končno širino oklepaja. Nadzorovani digitalni model zagotavlja skupno geometrijsko referenco za pregled dizajna in pripravo proizvodnje.
Digitalne informacije so še posebej dragocene, kadar imajo komponente ponavljajoče se funkcije ali se morajo prilegati v sklop z omejenim prostorom. Inženirji lahko pred rezanjem materiala pregledajo razmerja funkcij in prepoznajo morebitne motnje med krivinami, luknjami, pritrdilnimi elementi in sosednjimi komponentami. Ti pregledi pomagajo preprečiti napake pri oblikovanju in programiranju, ki se jim je mogoče izogniti, čeprav ne morejo samodejno identificirati vsake težave z materialom ali procesom.
Kupci bi morali vprašati, kako dobavitelj identificira odobrene revizije risbe, poveže proizvodne programe s temi revizijami in prepreči uporabo zastarelih datotek. Prav tako morajo potrditi, kdo je pooblaščen za odobritev spremembe načrta in ali inšpekcijska skupina uporablja enake zahteve glede sprejemljivosti kot proizvodnja.
Digitalna proizvodnja postane uporabnejša, ko so v nabavni specifikaciji opredeljene značilnosti, ki določajo, ali bo del pravilno deloval. Spodnja tabela ponuja praktično izhodišče. Same vrednosti morajo izhajati iz odobrene tehnične risbe in dobaviteljevih potrjenih zmogljivosti; ne bi smeli izhajati iz splošnih opisov industrije.
| Parameter | Informacije za opredelitev | Zakaj je pomembno |
| Razred materiala | Zahtevana stopnja, veljavni standard in dokumentacija, kjer je navedeno. | Lastnosti materiala vplivajo na trdnost, obnašanje pri oblikovanju in primernost za delovno okolje. |
| Debelina pločevine | Nazivna debelina, dovoljena odstopanja in morebitne posebne zahteve glede materiala. | Debelina vpliva na nastavitve rezanja, geometrijo upogiba, trdnost in dimenzije sestavljanja. |
| Ravni profil | Zunanje mere, premeri lukenj, utori, izrezi in robne razdalje. | Te funkcije določajo začetno geometrijo pred oblikovanjem ali sestavljanjem. |
| Geometrija upogiba | Upogibni kot, notranji radij, smer in kritične končne mere. | Oblikovanje lahko spremeni končno obliko z vzmetnim povratkom in deformacijo materiala. |
| Dimenzijska toleranca | Dovoljena odstopanja za kritične značilnosti in ustrezne splošne tolerance. | Jasne meje omogočajo dobavitelju načrtovanje proizvodnje, kupcu pa ocenjevanje skladnosti. |
| Površinske zahteve | Končna obdelava, premaz, odstranjevanje robov, zahteve glede vidne površine in stanje robov. | Kakovost površine lahko vpliva na videz, zaščito pred korozijo, varnost in montažo. |
| Inšpekcijske zahteve | Funkcije za merjenje, merila sprejemljivosti in zahtevana poročila. | S pregledom se ugotovi, ali dobavljeni del ustreza dogovorjeni specifikaciji. |
Model CAD lahko natančno predstavlja dimenzije, vendar fizični proizvodni proces uvaja spremenljivke, ki jih model ne odstrani. Material se lahko med rezanjem premika. Obraba orodja lahko vpliva na funkcijo prebijanja. Postopek upogibanja lahko povzroči vzmetenje. Nepravilno pozicioniranje obdelovanca lahko premakne celoten vzorec. Merilna oprema lahko povzroči tudi negotovost, če je toleranca majhna.
Iz tega razloga morajo kupci, ki ocenjujejo dele za izdelavo pločevine, zahtevati potrditev, specifično za postopek, namesto da se zanašajo na splošno obljubo natančnosti. Dobavitelj mora razložiti, katere dimenzije so kontrolirane s postopkom razreza, katere so odvisne od oblikovanja in katere zahtevajo končni pregled. Merila sprejemljivosti morajo odražati dejansko funkcijo komponente, ne pa samovoljne zahteve po najmanjši možni toleranci.
Cangzhou Shengsen Metal Products Co., Ltd.je treba ovrednotiti na podlagi tehničnih informacij in dokazov, ki so na voljo za predlagani projekt, vključno s pregledom načrtov, načrtovanjem procesa in dogovorjenimi inšpekcijskimi ureditvami. Pomembno vprašanje je, ali lahko dobavitelj dokaže, kako bo zahtevana geometrija dosežena in preverjena, ne pa preprosto, ali se uporabljajo digitalna orodja.
Številne težave pri izdelavi izvirajo iz inženirske priprave in ne med samim postopkom rezanja ali oblikovanja. Luknja je lahko dimenzionirana z napačnega referenčnega roba, upogib lahko posega v sosednji element ali pa spremenjena risba ne doseže osebe, ki pripravlja strojni program. Ko je material odrezan ali oblikovan, lahko odpravljanje teh težav zahteva dodatno delo, nadomestni material, prerazporeditev in ponoven pregled. Podatki o digitalnem načrtovanju pomagajo zmanjšati ta tveganja, saj omogočajo lažji pregled geometrije in zagotavljajo nadzorovano referenco za nadaljnjo proizvodnjo.
Pregled digitalnega oblikovanja lahko identificira več vrst potencialnih težav, preden se proizvodnja začne. Ta preverjanja so najbolj uporabna, če se izvajajo proti predvideni funkciji komponente in omejitvam načrtovanega procesa.
Ta preverjanja lahko preprečijo težave, ki se jim je mogoče izogniti, vendar samodejno preverjanje ni nadomestilo za inženirsko presojo. Programska oprema lahko na primer pokaže, da se dve funkciji prekrivata, ne da bi ugotovila, katero funkcijo je mogoče premakniti, ne da bi to vplivalo na delovanje izdelka. Vsako spremembo načrta, ki spremeni odobrene dimenzije ali vmesnike, mora odobriti pristojni organ za projektiranje.
Nadzor revizij je eden najpomembnejših delov zanesljivega digitalnega poteka dela. Industrijske komponente so pogosto revidirane po testiranju prototipov, preskusih sestavljanja ali spremembah opreme, v katero so nameščene. Če je popravljena risba izdana brez posodobitve povezanega proizvodnega programa in inšpekcijskih zahtev, lahko različni oddelki nevede delajo po različnih specifikacijah.
Discipliniran postopek mora identificirati aktivno revizijo, zabeležiti odobritev, sporočiti spremembo prizadetim oddelkom in preprečiti nenamerno uporabo zastarelih datotek. Dobavitelj mora tudi ugotoviti, ali revizija vpliva na že kupljene surovine, že izdelane dele, orodje, embalažo ali načrtovano dostavo.
Pred oddajo ponovnega naročila mora naš kontrolni seznam kupcev vsebovati naslednja vprašanja.
Ta vprašanja so uporabna tudi za razmeroma preproste dele. Majhna sprememba razmika lukenj ali položaja upogiba lahko prepreči montažo, če je prizadeta dimenzija funkcionalno pomembna. Nadzor revizije pomaga zagotoviti, da ponovljeno naročilo reproducira odobreno zasnovo in ne prejšnje interpretacije.
Odvisno od razpoložljive programske opreme in opreme lahko priprava CAM podpira simulacijo poti orodja, preverjanje trkov, načrtovanje zaporedja rezanja in gnezdenje. Vsaka funkcija služi drugačnemu namenu in kupci bi morali potrditi, katere funkcije dobavitelj dejansko uporablja, namesto da domnevajo, da vsak digitalni potek dela vključuje iste funkcije.
Simulacija lahko pomaga prepoznati neprimerne premike stroja, motnje orodja ali neučinkovita zaporedja delovanja pred začetkom proizvodnje. Programska oprema za gnezdenje razporedi profile komponent na list, da izboljša izkoristek materiala in lahko zmanjša količino odpadkov. Vendar pa visoka učinkovitost gnezdenja ne pomeni samodejno boljše dimenzijske natančnosti. Tesno zapakirana postavitev rezanja še vedno potrebuje ustrezne rezalne parametre, ustrezno zaporedje ter nadzor toplote in gibanja delov.
Za kompleksno oblikovane komponente lahko digitalni model pomaga inženirjem razmisliti o zaporedju, v katerem so ukrivljeni. Vrstni red operacij lahko vpliva na to, ali obdelovanec ostane dostopen za orodje in ali predhodno oblikovana prirobnica moti kasnejši upogib. Simulacija lahko zmanjša nekatera od teh tveganj, vendar je rezultat odvisen od natančnosti informacij o stroju, orodju in materialu, uporabljenih v simulaciji.
Ponovna obdelava ni omejena na vidno okvarjeno komponento. Del se lahko zdi sprejemljiv, vendar ne uspe, ko je nameščen, ker je montažna luknja nekoliko napačno postavljena, kot upogiba spremeni širino odprtine ali pa je končna površina med rokovanjem poškodovana. Če se težava odkrije šele pri montaži, lahko stroški vključujejo delo, transport, proizvodne zamude in motnje v lastnem urniku kupca.
Digitalna koordinacija zmanjša nekatere napake, ki jih je mogoče preprečiti, tako da inženirskim ekipam omogoči pregled dimenzij, proizvodnim skupinam uporabo odobrenih proizvodnih podatkov in inšpekcijskim ekipam preverjanje glede na opredeljene zahteve glede sprejemljivosti. Rezultat je jasnejše razmerje med naročenim, izdelanim in izmerjenim.
Praktičen primer je krmilno ohišje iz pločevine z več montažnimi ploščami. Oblikovalska ekipa spremeni položaj odprtine za kabel, da izboljša notranjo zračnost. Če je revizija pravilno nadzorovana, se lahko posodobljeni model, program rezanja in inšpekcijske zahteve uskladijo pred naslednjo serijo. Če proizvodni program ostane nespremenjen, se lahko odprtina še vedno izreže na stari poziciji, čeprav je zadnja risba na voljo drugje.
Ta primer ponazarja, zakaj je digitalna integracija prav tako disciplina upravljanja kot zmogljivost programske opreme. Kupec bi moral iskati dokaz o nadzorovanem delovnem toku, ne le izjave, da so inženirske datoteke digitalne.
Zahtevana dokumentacija je odvisna od kompleksnosti dela, tveganja kakovosti in pogodbenih potreb. Buyers do not need every possible file for every order, but selected records can provide useful evidence that the process is controlled.
| Zapis | Kaj lahko dokaže | Ko je koristno |
| Odobrena revizija risbe ali modela | Identificira predvideno geometrijo in oblikovno različico. | Vsako naročilo, še posebej, če so možne revizije. |
| Opombe o pregledu proizvodnje | Beleži vprašanja o materialu, orodju, upogibih ali izvedljivosti funkcij. | Kompleksni deli ali risbe z nerazrešenimi proizvodnimi podrobnostmi. |
| Identifikacija programa ali nastavitve | Pomaga povezati proizvodna navodila z odobreno revizijo komponente. | Ponavljanje naročil in projektov s pogostimi inženirskimi spremembami. |
| Prvo poročilo o pregledu | Prikazuje izmerjene rezultate za izbrane funkcije, preden se začne širša proizvodnja. | Nove zasnove, pomembne revizije ali kritične komponente. |
| Končno dimenzijsko poročilo | Beleži, ali določene dimenzije ustrezajo dogovorjenim mejam sprejemljivosti. | Naročila, ki zahtevajo dokumentirano preverjanje dimenzij. |
Podjetje Cangzhou Shengsen Metal Products Co., Ltd. je treba zaprositi, da pojasni dokumentacijo, ki je na voljo za določeno naročilo, vključno s tem, ali je vključen pregled prvega kosa ali poročilo o dimenzijah ali pa se je treba posebej dogovoriti. S tem se izognete domnevi, da je vsak zapis samodejno zagotovljen. Jasen dogovor pred proizvodnjo pomaga obema stranema obvladati pričakovanja in zmanjša možnost spora glede kakovosti po dostavi.
Digitalni programi pomagajo strojem reproducirati načrtovane premike, vendar je konsistentnost dimenzij odvisna od celotnega proizvodnega sistema. Operacije rezanja in oblikovanja vplivajo na komponento na različne načine in napake, uvedene v eni fazi, lahko vplivajo na naslednjo. Profil se lahko razreže na pravilne mere, vendar se še vedno oblikuje v netočno ohišje, če upogibna kompenzacija ni ustrezna. Postopek upogibanja je lahko dobro nadzorovan, vendar povzroča težave pri sestavljanju, če so bile prvotne lokacije lukenj nepravilno programirane.
Za kupce to pomeni, da je treba natančnost izdelave oceniti v celotnem procesu in ne z ogledom posamezne specifikacije stroja. Naš zapis o namestitvi mora opredeliti ustrezen material, orodje, revizijo programa in zahteve glede preverjanja, tako da je mogoče proizvodne pogoje pregledati, ko pride do odstopanja.
Lasersko rezanje in luknjanje se pogosto uporabljata za pločevino, vendar temeljita na različnih mehanizmih. Izbira postopka mora odražati material, debelino, geometrijo, količino, zahteve glede robov in stroške dela.
Lasersko rezanje ločuje material po programirani poti z uporabo fokusiranega vira energije. Na njegove rezultate lahko vplivajo stanje ostrenja, hitrost rezanja, pomožni plin, vnos toplote, ravnost materiala, stanje stroja in način podpore lista. Ozke mreže in majhni deli so lahko še posebej občutljivi na toplotne učinke ali premikanje delov. Ustrezno zaporedje rezanja in preverjene nastavitve postopka lahko pomagajo nadzorovati ta tveganja.
Prebijanje ustvarja značilnosti z mehanskim orodjem. Dimenzije lukenj in utorov so odvisne od stanja luknjača in matrice, poravnave orodja, zračnosti, lastnosti materiala in nastavitve stroja. Obrabljeno orodje lahko vpliva na kakovost in dimenzije robov. Kompleksni profili lahko zahtevajo več operacij ali drugačen pristop izdelave, odvisno od geometrije in zahtevane končne obdelave.
Noben postopek ni univerzalno natančnejši za vsako aplikacijo. Kupci naj od dobavitelja zahtevajo razlago izbrane metode in opredelitev dimenzij, ki zahtevajo preverjanje. Pri ponavljajočih se funkcijah je koristno razumeti, kako se obraba orodja in spremembe procesa spremljajo v celotni proizvodni seriji.
Upogibanje predstavlja poseben izziv, ker pločevina spremeni obliko pod obremenitvijo in se lahko po odstranitvi sile delno obnovi. To okrevanje je znano kot vzmetenje. Njegov učinek je odvisen od lastnosti materiala, debeline, polmera upogiba, geometrije orodja in metode oblikovanja. Tudi ko je ploski vzorec digitalno definiran, je treba končni kot in mere potrditi v dejanskih proizvodnih pogojih.
Inženirji za določitev ploskega vzorca, ki je potreben za pridobitev želene oblikovane oblike, uporabljajo dovolilnico za upogib, odbitek za upogibanje, informacije o orodjih in izkušnje s procesom. Te vrednosti niso univerzalne konstante za vsako kombinacijo materiala in orodja. Sprememba debeline ali razreda materiala bo morda zahtevala pregled ravnih vzorcev ali nastavitev upogibanja.
Razmislite o montažnem nosilcu v obliki črke U, katerega notranja širina se mora ujemati s pripadajočo komponento. Ravni profil je lahko pravilno odrezan, vendar lahko majhna razlika v dveh upogibnih kotih spremeni širino odprtine. Če nosilec vsebuje tudi luknje v bližini krivin, je lahko končno razmerje lukenj do oblikovanih ploskev kritično. Meritev prvega kosa in po potrebi preverjanje prileganja lahko razkrijeta, ali načrtovani postopek ustvari zahtevano geometrijo.
Strojne specifikacije pogosto uporabljajo izraze, kot so ločljivost, ponovljivost in natančnost pozicioniranja. Teh izrazov ne bi smeli obravnavati kot medsebojno zamenljivih.
Stroj ima lahko dobro ločljivost, vendar še vedno izdela del, ki ne ustreza risbi zaradi gibanja materiala, obrabe orodja, variacije oblikovanja, napake pri nastavitvi ali merilne negotovosti. Podatki o stroju so uporabni za ocenjevanje opreme, vendar morajo biti podprti z dokazi, da lahko celoten proces doseže zahtevano toleranco za dejanski del.
When sourcing Sheet Metal Fabrication Parts, request confirmation of achievable tolerances for the specified material, thickness, dimensions, and process. Izogibajte se domnevi, da ena sama splošna številka natančnosti velja za vsako funkcijo ali vsako proizvodno operacijo.
Kontrola proizvodnje se mora osredotočiti na točke, kjer je verjetno, da bodo spremembe vstopile v proces. Ustrezna raven nadzora je odvisna od tveganja, kompleksnosti, količine in zahtev glede tolerance komponente.
Vsaka komponenta ne zahteva enake pogostosti pregledov. Preprost pokrov s širokimi tolerancami bo morda potreboval drugačen načrt od nosilca s kritičnimi lokacijami lukenj ali oblikovanega ohišja, ki mora biti poravnano z več parnimi deli. Inšpekcijski načrt mora biti sorazmeren s funkcionalnimi zahtevami.
Nekatere izdelane komponente so po rezanju in upogibanju podvržene varjenju, brušenju, premazovanju ali sestavljanju. Ti postopki lahko vplivajo na dimenzije in stanje površine, zato je treba njihove učinke upoštevati v proizvodnem načrtu.
Varjenje vnaša lokalno toploto, ki lahko povzroči krčenje ali popačenje. Količina je odvisna od oblike spoja, debeline materiala, zaporedja zvarov, zadrževanja, dovoda toplote in geometrije sklopa. Digitalni model lahko pomaga definirati predvideno geometrijo in pomaga pri načrtovanju, vendar je treba dejansko popačenje nadzorovati z ustreznimi procesnimi metodami in ga po potrebi preveriti.
Brušenje in končna obdelava lahko spremenita stanje robov ali odstranita material z lokalnih območij. Prevleka lahko vpliva na prileganje tam, kjer so razmiki majhni, zlasti na spojnih površinah, navojnih elementih in tesno nadzorovanih odprtinah. Embalaža je pomembna tudi zato, ker se komponenta, ki prestane pregled, še vedno lahko poškoduje med transportom, če končne površine niso ustrezno zaščitene.
Kupci morajo določiti, katere dimenzije je treba preveriti pred končno obdelavo in katere je treba preveriti po zaključku vseh navedenih operacij. Prevzem mora odražati dobavljeno stanje, ne le stanje takoj po rezanju.
Podjetje Cangzhou Shengsen Metal Products Co., Ltd. je treba zaprositi za potrditev proizvodnega in inšpekcijskega pristopa za dejansko zasnovo, vključno z morebitnimi stopnjami rezanja, upogibanja, spajanja ali končne obdelave, ki veljajo. Trditve o določenih modelih strojev, največji debelini, zajamčenih tolerancah ali certifikatih postopka morajo biti podprte s trenutnimi dokazi, pomembnimi za projekt. Ta pristop pomaga kupcem razlikovati med splošnim proizvodnim opisom in prikazano zmogljivostjo.
Vrednotenje dobavitelja bi se moralo začeti s funkcionalnimi zahtevami izdelka in se pomakniti k dokazom, potrebnim za njihovo potrditev. Najbolj uporaben dobavitelj ni nujno tisti, ki obljublja najmanjšo toleranco; je tisti, ki razume risbo, prepozna tehnična tveganja, razloži proizvodni pristop in se strinja z merljivimi merili sprejemljivosti. Kupci bi morali primerjati ponudbe na dosledni tehnični podlagi, tako da so razlike v materialu, postopku, pregledu in končni obdelavi vidne, preden oddate naročilo.
A request for quotation should provide enough information for a supplier to assess the intended component without relying on unspoken assumptions. Nepopolne risbe ali nejasne končne zahteve lahko privedejo do nedoslednih cen in nepričakovanih sprememb po potrditvi naročila.
If the supplier is permitted to recommend an alternative manufacturing method, the quotation should identify the proposed approach and explain any relevant effect on dimensions, appearance, lead time, or cost. Če je določen postopek obvezen, mora kupec to zahtevo izrecno navesti.
Pregled specifikacij mora povezati inženirsko risbo z dejansko proizvodnjo in načrtom prevzema. Naslednjo tabelo lahko uporabite med tehničnimi razpravami. Parametri so kategorije, ki jih je treba potrditi, ne pa trditve o obstoječih zmogljivostih katerega koli dobavitelja.
| Kategorija parametrov | Potrebna je potrditev | Tveganje javnega naročila, če ni jasno |
| Material | Stopnja, debelina, veljavni standard in zahtevani materialni zapisi. | Nepravilna trdnost, obnašanje pri oblikovanju, korozijska učinkovitost ali skladnost. |
| Lastnosti reza | Zunanji profil, velikosti lukenj, reže, izrezi in kritične robne razdalje. | Neusklajenost, težave pri sestavljanju ali neizpolnjevanje zahtev za risbo. |
| Oblikovana geometrija | Upogibni koti, notranji radiji, splošne mere in ustrezne tolerance. | Nepravilne velikosti odprtin, položaji prirobnic ali razmerja parjenja. |
| Geometrijske kontrole | Zahtevana ravnost, pravokotnost, položaj, vzporednost ali druge definirane kontrole. | Posamezne mere lahko prestanejo, medtem ko se sestavljena komponenta še vedno ne prilega. |
| Površinska obdelava | Premaz, končna obdelava, odstranjevanje robov, kakovost vidne površine in stanje robov. | Napake videza, izpostavljenost koroziji, ostri robovi ali motnje premaza. |
| Spajanje in montaža | Mesta spojev, zahteve za varjenje, dimenzije sklopa in potrebe po pregledih. | Izkrivljanje ali neusklajenost po spajanju. |
| Inšpekcija | Kritične značilnosti, sprejemljive meje, merilne metode in oblika poročila. | Nestrinjanje glede sprejemljivosti dostavljenega dela. |
| Pakiranje | Zahteve za zaščito površine, ločevanje delov, označevanje in ravnanje. | Poškodbe po pregledu in pred montažo. |
Kupci naj se izogibajo dodeljevanju zelo ozkih toleranc vsaki dimenziji brez upoštevanja funkcije in stroškov. Ostrejše tolerance lahko zahtevajo dodatno nastavitev, specializirano orodje, počasnejšo obdelavo ali obsežnejši pregled. Kritični vmesniki si zaslužijo ustrezen nadzor, medtem ko lahko nekritične dimenzije uporabljajo ustrezne splošne tolerance, kjer načrt to dovoljuje.
Inšpekcijski dokazi bi morali omogočiti primerjavo dejanskih rezultatov z dogovorjeno specifikacijo. A statement that every part is checked is difficult to evaluate unless the supplier identifies what is measured, how it is measured, and what limits determine acceptance.
Odvisno od uporabe lahko uporabna dokumentacija vključuje poročilo o pregledu prvega izdelka, izbrane dimenzijske meritve, zapise o materialih, rezultate površinskih pregledov ali zapise za določene postopke spajanja in končne obdelave. Kupci bi morali pripraviti zahtevane dokumente pred proizvodnjo, ker vsaka standardna ponudba ne vključuje istega paketa poročanja.
Pri pregledu poročila o pregledu preglejte naslednje vidike.
Merilna negotovost si zasluži posebno pozornost pri majhnih tolerancah. Rezultat, ki je blizu specifikacijske meje, lahko zahteva skrbno razlago, če ima merilna metoda precejšnjo negotovost glede na dovoljeno območje. Po potrebi se morajo kupci in dobavitelji vnaprej dogovoriti o postopku merjenja in pravilih prevzema.
Prototip ali prvi artikel je še posebej uporaben za nove komponente, zapletena zaporedja upogibov, tesne montažne vmesnike ali dizajne, ki še niso bili izdelani. Kupcu omogoča, da potrdi, da je bila risba pravilno interpretirana in da lahko načrtovani proces proizvede predvideno geometrijo, preden se sprosti večja količina.
Koristen prvi pregled artikla lahko vključuje dimenzijsko preverjanje kritičnih lastnosti, preskus prileganja proti parnim komponentam, pregled površine in potrditev, da material in končna obdelava ustrezata specifikaciji. Če se ugotovi odstopanje, morata strani ugotoviti, ali je posledica risbe, proizvodne metode, nastavitve ali postopka merjenja. Vsaka sprememba načrta mora biti uradno odobrena, namesto da bi bila tiho vključena v proizvodnjo.
Odobritev posameznega vzorca ne dokazuje, da bo vsaka naslednja serija skladna. Ponovljena proizvodnja še vedno zahteva ustrezno kontrolo in inšpekcijo procesa. Vendar dokumentiran prvi članek zagotavlja referenčno točko za pripravljenost na proizvodnjo in lahko zmanjša negotovost glede razlage kompleksnih risb.
Primerjave cen so smiselne le, če je navedeni obseg dosleden. Ena ponudba lahko vključuje razigljevanje, premaz, pakiranje in poročila o dimenzijah, druga pa jih lahko izključuje. Nižja cena na enoto lahko predvideva tudi širše tolerance ali drugačno specifikacijo materiala. Če te razlike niso ugotovljene, lahko kupec podceni skupne stroške nabave.
| Območje ocenjevanja | Vprašanja | Dokazi, ki jih je treba zahtevati, kjer je ustrezno |
| Inženirski pregled | Ali bo dobavitelj pregledal izdelljivost in ugotovil nerešena vprašanja pri risanju? | Pisna tehnična pojasnila ali dokumentiran postopek pregleda. |
| Digitalni nadzor podatkov | Kako se upravljajo revizije risbe in povezani proizvodni programi? | Identifikacija revizije in postopki za nadzor sprememb. |
| Zmogljivost izdelave | Ali lahko predlagani postopek izpolnjuje določene zahteve glede materiala, geometrije in tolerance? | Ustrezni vzorci, razlage postopkov ali zapisi dimenzij. |
| Preverjanje kakovosti | Katere lastnosti bodo izmerjene in kateri zapisi inšpekcijskih pregledov so vključeni? | Inšpekcijski načrt in dogovorjena oblika poročila. |
| Obseg končne obdelave | Ali so vključeni površinska obdelava, odstranjevanje robov in zaščitna embalaža? | Pisni obseg dobave in končne zahteve. |
| Komercialni pogoji | Ali so dobavni rok, najmanjša količina naročila, stroški revizije in pogoji ponovnega naročila jasni? | Podrobna ponudba in pisni pogoji naročila. |
Tehnične razprave bi se morale osredotočiti na posebna tveganja projekta in ne na široke trditve o napredni proizvodnji. Prosite dobavitelja, da pojasni, kako bodo preverjeni kritični položaji lukenj, kako bodo preverjene dimenzije upogiba in kaj se zgodi, če prvi izdelek ne ustreza risbi. Za ponovna naročila se pozanimajte, kako se vzdržujejo odobreni program in specifikacija materiala. Za kompleksne sestave se pogovorite, ali je preverjanje prileganja primerno pred celotno proizvodnjo.
Naš pregled ponudbe bi moral opredeliti tudi vse predpostavke, ki bi lahko vplivale na ceno ali sprejemljivost. Če risba ne določa kritične tolerance, mora dobavitelj izpostaviti to vprašanje, namesto da tiho izbere vrednost, ki morda ne ustreza namenu načrtovanja. Če zahtevana toleranca zahteva posebno orodje ali dodaten pregled, se je treba o tem pogovoriti, preden je naročilo potrjeno.
Podjetje Cangzhou Shengsen Metal Products Co., Ltd. je treba oceniti z uporabo istih meril, specifičnih za projekt, ki veljajo za katerega koli bodočega dobavitelja. Kupci bi morali zahtevati potrditev ustreznih proizvodnih procesov, dosegljivih toleranc, materialnih možnosti, obsega končne obdelave in razpoložljivih inšpekcijskih dokazov. Vsako izjavo o opremi, certifikatih ali zajamčeni učinkovitosti je treba neposredno preveriti in dokumentirati, če je del odločitve o nakupu.
Skladnost dimenzij je le en del uspešnega nakupa. Kupci bi morali razmisliti tudi o tem, ali dobavitelj razume predvideno uporabo, pravočasno sporoča tehnična vprašanja, upravlja revizije in lahko pravočasno zagotovi dogovorjeno dokumentacijo. Te prakse zmanjšajo verjetnost presenečenj v pozni fazi in olajšajo upravljanje ponovnih naročil.
Praktično zaporedje nakupov je izdaja nadzorovanega paketa risb, razjasnitev kritičnih parametrov, pregled predlaganega postopka, dogovor o zahtevah inšpekcije, odobritev vzorca, kjer je to upravičeno, in dokumentiranje meril sprejemljivosti pred proizvodnjo. Po dobavi shranite odobreno revizijo risbe in ustrezne zapise o inšpekcijskih pregledih, da lahko prihodnja naročila primerjate z istimi zahtevami.
Ko sledite tem korakom, digitalni CAD/CAM postane del širšega sistema kakovosti in ne samostojna prodajna točka. Kupci lahko sprejemajo odločitve na podlagi merljivih zahtev, dokumentiranih dokazov in dejanskih potreb komponente.
Digitalni CAD/CAM izboljšuje natančnost izdelave s povezovanjem inženirske geometrije z navodili za proizvodnjo, podpira validacijo načrta, zmanjšuje napake pri prenosu podatkov, ki se jim je mogoče izogniti, in izboljša ponovljivost proizvodnje. Njegova učinkovitost ni odvisna od same programske opreme. Obnašanje materiala, stanje stroja, orodja, nastavitev, kompenzacija upogibanja, končna obdelava in pregled prispevajo k dimenzijam in funkcionalni zmogljivosti končne komponente.
Za nabavne ekipe je najzanesljivejši pristop definiranje kritičnih dimenzij, potrditev materialnih in procesnih zahtev, nadzor nad revizijami risb in zahtevanje inšpekcijskih dokazov, ki ustrezajo tveganju aplikacije. Preden izberete dobavitelja, primerjajte ponudbe na enakovredni tehnični podlagi in potrdite, katere zmogljivosti so bile dokazane za predlagani projekt.Kontaktirajte Cangzhou Shengsen Metal Products Co., Ltd.da razpravljamo o vaših risbah, specifikacijah materiala, zahtevah glede izdelave, tolerancah in pričakovanjih inšpekcije ter zahtevamo ponudbo na podlagi vaših dejanskih projektnih potreb.
odgovor:Digitalni CAD/CAM izboljša natančnost s povezovanjem odobrene konstrukcijske geometrije z navodili za proizvodnjo. CAD določa razmerja dimenzij in funkcij, medtem ko CAM pomaga pripraviti strojne programe za združljivo opremo. To zmanjša napake pri ročnem prenosu podatkov in podpira ponovljive operacije rezanja in oblikovanja. Preverjanja načrtovanja lahko tudi identificirajo določene konflikte geometrije, preden je material obdelan. Vendar pa je končna natančnost odvisna od lastnosti materiala, orodja, stanja stroja, nastavitve, obnašanja pri oblikovanju in pregleda. Kupci bi morali zato potrditi tolerance za dejansko komponento in zahtevati ustrezne dokaze, da je te zahteve mogoče izpolniti.
odgovor:Ne. CNC-stroj sledi programiranim navodilom, vendar lahko na končni rezultat še vedno vplivajo nepravilna nastavitev, obraba orodja, premikanje materiala, toplotni učinki, stanje stroja in merilna negotovost. Upogibanje doda dodatne spremenljivke, ker lahko vzmet in variacija materiala spremenita končno geometrijo. Zanesljiv postopek združuje potrjene programe s preverjanji nastavitev, prvim pregledom, ustreznim spremljanjem v procesu in končnim preverjanjem. Za kritične komponente se morata kupec in dobavitelj pred začetkom proizvodnje dogovoriti o zahtevanih dimenzijah, mejah tolerance, merilnih metodah in postopkih za ravnanje z neskladnimi deli.
odgovor:Pred proizvodnjo preglejte razred in debelino materiala, zunanji profil, velikosti in položaje lukenj, dimenzije rež, robne razdalje, upogibne kote, notranje polmere, ploščat vzorec in razmerja med značilnostmi parjenja. Preverite tudi prekrivajočo se geometrijo, odprte konture, nezadostno oddaljenost orodja in morebitne motnje med oblikovanjem ali sestavljanjem. Kompleksne komponente morda potrebujejo tridimenzionalni model poleg dimenzionirane risbe. Dobavitelj mora pred izdelavo postaviti nejasne ali nasprotujoče si zahteve. Vsako predlagano spremembo, ki vpliva na funkcionalne dimenzije ali vmesnike, mora odobriti pristojni projektni organ.
odgovor:Ravni vzorec je proizvodni prikaz razgrnjene komponente, vendar je končna oblika odvisna od obnašanja materiala in pogojev oblikovanja. Vzmet, debelina pločevine, mehanske lastnosti materiala, radij upogiba, geometrija luknjača in matrice ter nastavitev stroja lahko vplivajo na končni kot in dimenzije. Teoretično pravilen ploščati vzorec lahko zato zahteva kompenzacijo, specifično za proces, ki temelji na izbranem materialu in orodju. Prve meritve pomagajo ugotoviti, ali načrtovani proces ustvari želeno geometrijo. Za dele s kritičnimi vmesniki lahko kupci zahtevajo tudi preverjanje prileganja ali pregled končnih oblikovanih dimenzij.
odgovor:Dokazi se morajo ujemati s kompleksnostjo komponente in posledicami dimenzijske okvare. Uporabni zapisi lahko vključujejo odobreno revizijo risbe, poročilo o inšpekcijskem pregledu prvega izdelka, dimenzijske meritve za kritične značilnosti, ustrezno dokumentacijo o materialu in zapise o inšpekcijskih pregledih za določene postopke končne obdelave ali spajanja. Kupci morajo preveriti, ali zapisi identificirajo pravilen del in revizijo, zajemajo zahtevane lastnosti, navajajo veljavne meje sprejemljivosti in uporabljajo ustrezno merilno metodo. Za ponovna naročila se pozanimajte, kako so proizvodni programi in inšpekcijske zahteve usklajene z odobreno zasnovo. Pred oddajo naročila potrdite natančen dokumentacijski paket, ker se obseg poročanja lahko razlikuje med dobavitelji in projekti.
