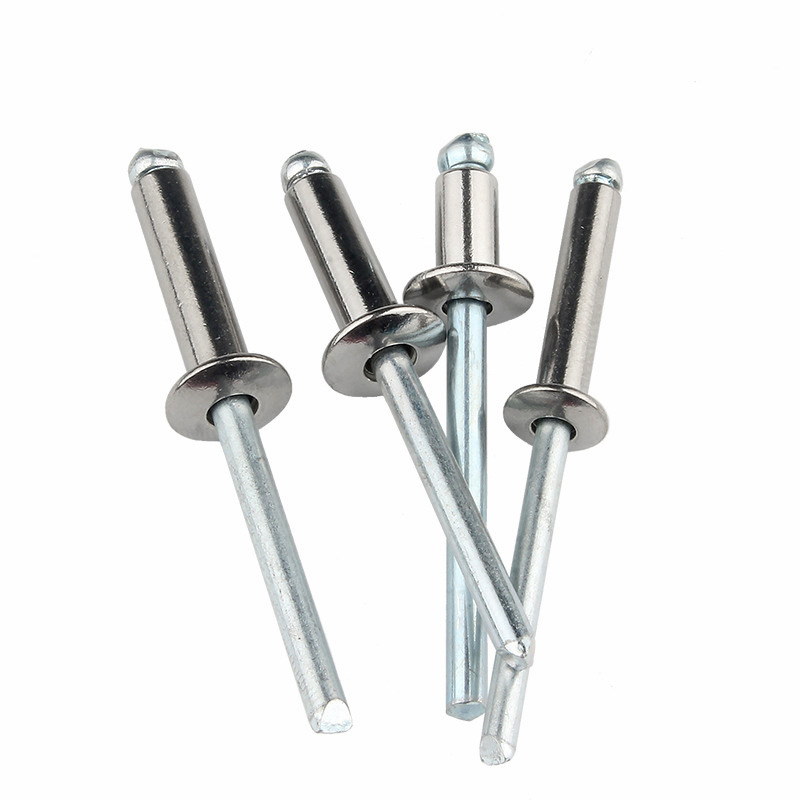

Slepe zakovice, znane tudi kot pop zakovice, so trajni mehanski pritrdilni elementi, ki se uporabljajo, ko je dostopna le ena stran obdelovanca. Sestavljeni so iz cilindričnega telesa (lupine) s trnom skozi sredino. Med namestitvijo se trn potegne v ohišje, zaradi česar se slepa stran deformira in oblikuje sekundarno glavo, ki stisne materiale skupaj.
Izraz "slepo" se nanaša na stanje namestitve in ne na sam pritrdilni element. Ta vrsta zakovice se pogosto uporablja pri sestavljanju avtomobilov, izdelavi pločevine, vesoljskih konstrukcijah, oblogah zgradb in splošni proizvodnji, kjer je dostop omejen na eno stran.
Slepa zakovica je sestavljena iz štirih ključnih delov:
| Komponenta | Opis |
| Telo zakovice (lupina) | Votel valj s predhodno oblikovano glavo (običajno kupolasto ali ugreznjeno) |
| Trn | Notranje steblo s prelomno točko, zasnovano za ločitev pri določeni natezni sili |
| Nastavitvena glava (na orodju) | Komponenta orodja, ki oprime trn in zagotavlja vlečno silo |
| Slepa stranska glava | Deformiran del, ustvarjen med utrjevanjem, ki vpne materiale z nedostopne strani |
Princip delovanja: orodje za zakovice prime trn in ga potegne navzven. Ko se trn umakne, njegova povečana konica prisili telo zakovice, da se radialno razširi na slepi strani in oblikuje glavo v obliki čebulice. Pri vnaprej določeni napetosti se trn zlomi na vratu, tako da nastavljena zakovica ostane na mestu.
Izbira materiala za zakovice mora temeljiti na osnovnem materialu, ki se spaja, izpostavljenosti okolja in zahtevah glede mehanske obremenitve.
Aluminijaste zakovice (z jeklenim ali aluminijastim trnom)
Najpogostejši tip, primeren za splošno montažo
Lahka, zmerna strižna in natezna trdnost
Uporablja se za pločevino, kanale HVAC, potrošniške izdelke, avtomobilsko notranjost
Jeklene zakovice (cinkane ali navadne)
Večja trdnost kot aluminij
Primerno za strukturne aplikacije in težke materiale
Uporablja se v jeklenih okvirjih, varovalih strojev, industrijski opremi
Zakovice iz nerjavečega jekla
Odporen proti koroziji, primeren za zunanja in morska okolja
Večja trdnost in trdota zahteva močnejša orodja za namestitev
Uporablja se v pomorski strojni opremi, arhitekturnih oblogah, opremi za kemično obdelavo
Bakrene in medeninaste zakovice
Dobra električna prevodnost in odpornost proti koroziji
Uporablja se v električnih aplikacijah, dekorativni strojni opremi, usnjenih izdelkih
Zakovice iz monela (nikljevo-bakrove zlitine).
Odlična odpornost proti koroziji v morski vodi in kemičnih okoljih
Visoka trdnost in temperaturna odpornost
Uporablja se v pomorskem inženiringu, kemičnih obratih, strukturah na morju
Premer: Premer zakovice se nanaša na zunanji premer telesa. Običajne velikosti vključujejo 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Izbira premera temelji na zahtevi glede nosilnosti: večji premeri nudijo večjo strižno in natezno trdnost.
Razpon oprijema: To je skupna debelina materialov, ki se spajajo. Vsaka velikost zakovice pokriva določeno območje oprijema, ki ga običajno zagotovi proizvajalec.
| Premer | Tipično območje oprijema | Debelina nanosa |
| 2,4 mm | 1,0~3,0 mm | Tanka pločevina in elektronika |
| 3,2 mm | 1,5~4,5 mm | Lahka pločevina |
| 4,0 mm | 2,0~5,0 mm | Sestavljanje srednjega lista |
| 4,8 mm | 2,5~6,5 mm | Splošne strukturne povezave |
| 6,4 mm | 3,0~8,0 mm | Težke aplikacije |
Kritično pravilo: območje oprijema mora pokrivati dejansko debelino materiala. Če je zakovica prekratka, ne more oblikovati pravilne slepe glave, kar povzroči okvaro spoja. Če je trn predolg, se trn morda ne bo zlomil, zaradi česar bo odvečno telo štrlelo.
Pravilna priprava lukenj je bistvena za zanesljivo delovanje zakovice.
Premer luknje: luknja mora biti 0,1–0,2 mm večja od premera telesa zakovice. Prevelike luknje zmanjšujejo strižno trdnost in omogočajo premikanje sklepov. Premajhne luknje lahko med vstavljanjem poškodujejo telo zakovice in lahko povzročijo težave pri nastavitvi.
| Premer zakovice | Priporočena velikost luknje |
| 2,4 mm | Φ2,5~2,6 mm |
| 3,2 mm | Φ3,3~3,4 mm |
| 4,0 mm | Φ4,1~4,2 mm |
| 4,8 mm | Φ4,9~5,0 mm |
| 6,4 mm | Φ6,5~6,6 mm |
Robna razdalja: Središče luknje mora biti vsaj 2× premera zakovice od roba materiala. Nezadostna robna razdalja vodi do trganja materiala, ko je zakovica obremenjena.
Poravnava materiala: Vse plasti morajo biti pravilno poravnane pred vrtanjem ali luknjanjem. Z obeh strani luknje je treba odstraniti robove, da zagotovite, da se telo zakovice poravna z obdelovancem.
1. korak: izberite pravo zakovico. Preverite, ali so premer, obseg oprijema in material ustrezni za aplikacijo.
2. korak: Pripravite obdelovance Izvrtajte ali preluknjajte luknje skozi vse plasti. Odstranite robove in očistite površine. Stisnite materiale skupaj, da preprečite ločevanje med kovičenjem.
3. korak: Vstavite zakovico Postavite zakovico skozi luknjo z dostopne strani. Vnaprej oblikovana glava mora sedeti ravno ob zgornji površini. Zagotovite, da telo zakovice popolnoma sega skozi vse plasti.
4. korak: Namestite orodje za zakovice Namestite ustrezen nosni nastavek na orodje za zakovice. Postavite nosni nastavek čez trn zakovice, tako da zagotovite popolno vpetje.
5. korak: Upravljajte orodje. Stisnite ali aktivirajte orodje, da povlečete trn. Nadaljujte, dokler se trn ne zlomi na označeni točki vratu. Pravilno nastavljena zakovica bo pokazala, da je slepa glava popolnoma oblikovana in da je zlomljen trn poravnan s tovarniško glavo ali nekoliko pod njo.
6. korak: Preverite namestitev Preverite, ali:
Tovarniška glava je poravnana z materialom
Med materiali ni vrzeli
Slepa glava je v celoti oblikovana (vidna z dostopne strani s potegom materiala, če je primerno)
Lom trna je čist in na pravilni globini
| Napaka | Opazen znak | Verjeten vzrok |
| Nepopolna slepa glava | Slepa stran kaže malo ali nič deformacij | Zakovica je predolga glede na debelino materiala; nezadostna vlečna sila |
| Zlomljen trn pred namestitvijo | Trn se zlomi brez vpenjalnega materiala | Premajhen nosni nastavek orodja; zakovica prekratka; pretirana embalaža materiala |
| Poškodovana tovarniška glava | Razpoke ali deformacije na dostopni strani | Prekomerna sila; napačno poravnano orodje; krhek material |
| Ohlapen sklep | Materiale lahko po strditvi ločimo ali premaknemo | Nepravilno območje oprijema; prevelika luknja; nezadosten cikel strjevanja |
| Trn zataknjen v orodju | Trn se po zlomu ne izvrže | nosni nastavek obrabljen; tujek v orodju; nepravilna velikost nosnega nastavka |
| Ovalna ali deformirana luknja | Oblika luknje po strjevanju popačena | Luknja prevelika; materiali niso poravnani; prekomerna bočna obremenitev |
Ročne klešče za zakovice. Primerne za občasno uporabo in lažjo uporabo. Na voljo modeli za premere zakovice do 4,8 mm. Zasnova vzvoda je različna: z enim ročajem za majhne zakovice, s sestavljenim delovanjem za večje velikosti.
Pnevmatske pištole za zakovice Orodja na zračni pogon, primerna za velikoserijsko proizvodnjo. Ponudite enakomerno vlečno silo in krajše čase ciklov. Potreben za zakovice velikega premera in vrste nerjavnega jekla. Dovod zraka je običajno 5~7 barov.
Orodja za zakovice na baterije Prenosna in primerna za uporabo na terenu. Zagotavlja zadostno silo za večino splošnih kovic do 4,8 mm. Baterijska tehnologija zagotavlja brezžično udobje, vendar z omejeno zmogljivostjo cikla na polnjenje.
Hidravlični in servo kovičniki Uporabljajo se za uporabo v težki industriji, vključno s strukturnimi zakovicami visoke trdnosti. Zagotovite natančno spremljanje vlečne sile in sledenje podatkov za zagotavljanje kakovosti.
Izbira nosnega nastavka: Vsak premer zakovice zahteva ustrezen nosni nastavek. Pri spreminjanju velikosti zakovice je potrebna zamenjava nosnih nastavkov. Nekatera orodja ponujajo sisteme hitre menjave za učinkovitost proizvodnje.
Slepi kovični spoji so običajno zasnovani za strižne obremenitve (sile, vzporedne z ravnino spoja), ne za primarne natezne obremenitve (sile, ki vlečejo materiale narazen).
Strižna trdnost je največja sila, ki jo zakovica lahko prenese pravokotno na svojo os. To je primarni konstrukcijski parameter za večino prekrivnih sklepov.
Natezna trdnost je največja vlečna sila, ki jo lahko zakovica prenese vzdolž svoje osi. Na splošno nižja od strižne trdnosti za večino vrst slepih kovic.
Delovanje na utrujenost: slepe zakovice imajo nižjo odpornost proti utrujenosti v primerjavi s trdnimi zakovicami zaradi votlega telesa in koncentracije napetosti na izvrtini trna. Za aplikacije s ciklično obremenitvijo je treba upoštevati konstrukcijske kovice ali tipe visoke trdnosti (kot sta monel ali jeklo).
Priporočilo za oblikovanje spoja: Uporabite več zakovic v zamaknjenem vzorcu namesto ene same zakovice v močno obremenjenem spoju. Najmanjši razmik med zakovicami je 3× premer zakovice, da preprečimo oslabitev materiala.
Različni materiali v stiku povzročajo tveganje galvanske korozije. Izberite material za kovice, ki je združljiv z osnovnim materialom.
| Osnovni material | Priporočen material za zakovice |
| Aluminijasta pločevina | Aluminij (s sprejemljivim jeklenim trnom) |
| Jeklena pločevina (barvana/nebarvana) | Jeklo (cinkano) ali nerjavno jeklo |
| Pločevina iz nerjavečega jekla | Nerjaveče jeklo |
| Bakrove zlitine | Medenina ali baker |
| Morsko okolje | Monel ali nerjavno jeklo 316 |
Pravilo: Kovice morajo biti katodne (bolj žlahtne) glede na osnovni material, da preprečimo pospešeno korozijo osnovnega materiala. Če niste prepričani, izolirajte s tesnilom ali tesnili.
Zatesnjene zakovice: imajo zaprto telo, ki preprečuje uhajanje vode ali plina skozi sredino. Uporablja se v vodoodpornih aplikacijah, tlačnih posodah in strukturah, izpostavljenih vremenskim vplivom.
Zakovice z več oprijemi: zasnovane za pokrivanje širšega razpona oprijema, kar zmanjšuje potrebe po inventarju. Primerno za aplikacije z različnimi debelinami materiala.
Samoprebadajoče zakovice (SPR): nameščene brez predhodno izvrtanih lukenj. Zakovica prebije zgornjo plast in se razširi v spodnjo plast. Uporablja se pri sestavljanju karoserije avtomobilov, zlasti za spoje iz aluminija in mešanih materialov.
Zakovice z zlomljivim steblom: glava trna po nastavitvi ostane ukleščena v telesu zakovice, kar preprečuje, da bi trn izpadel. Zahtevano v aplikacijah, kjer bi ohlapni trni lahko povzročili kontaminacijo (predelava hrane, elektronika).
Žlebaste zakovice: Imajo žlebasto telo za izboljšano zmogljivost vlečenja v mehkih materialih, kot so plastika, les ali kompoziti.
Zakovice je treba hraniti v suhih, čistih pogojih, zaščitenih pred vlago in onesnaževalci. Aluminijaste in jeklene kovice lahko v vlažnem okolju oksidirajo, kar vpliva na zmogljivost nastavitve in odpornost proti koroziji.
Do uporabe hraniti v originalni embalaži
Vlažnost v prostoru za shranjevanje naj bo pod 60 %
Izogibajte se izpostavljanju oljem, topilom in industrijskemu prahu
Rotirajte inventar po načelu prvi vstopi prvi ven
Zakovice, shranjene dlje časa (več kot 24 mesecev), je treba pred uporabo pregledati glede korozije ali razgradnje
Vizualni pregled (preverjanje namestitve):
Tovarniška glava je poravnana in koncentrična
Lom trna je čist in viden pod glavo
Brez razpok ali deformacij na obeh straneh
Preskus nateznega vleka: redno testirajte vzorčne zakovice z nateznim testerjem, da potrdite, da vrednosti striga in natezne trdnosti ustrezajo specifikacijam. Najmanjši vzorec: 5 zakovic na serijo.
Preskus oprijema: Preverite, ali je preostala dolžina trna znotraj nastavljene zakovice znotraj sprejemljivih meja (običajno 0,5–1,5 mm pod površino glave).
Destruktivni pregled: Prečni prerez izbranih kovic za pregled tvorbe slepe glave in potrditev ustrezne deformacije materiala. To je še posebej pomembno med validacijo postopka in validacijo spremembe orodja.
| Problem | Takojšen pregled | rešitev |
| Zakovica se vrti v luknji | Premer luknje je prevelik | Zamenjajte z zakovico večjega premera; pravilna velikost luknje |
| Zakovice ni mogoče vstaviti | Premer luknje premajhen | Navrtajte luknjo na pravilno velikost |
| Orodje ne more potegniti | Nepravilen nosni nastavek ali obrabljena čeljust orodja | Zamenjajte nosni nastavek; servisno orodje |
| Trn se zlomi prezgodaj | Prekratko območje oprijema | Uporabite zakovice z daljšim oprijemom |
| Trn se ne zlomi | Nezadostna vlečna sila | Uporabite močnejše orodje; preverite zračni tlak |
| Slepa glava ni oblikovana | Zakovica predolga ali okvara orodja | Preverite obseg oprijema; preverite delovanje orodja |
| Materiali se po strjevanju ločijo | Nezadostna vpenjalna sila | Skrajšajte obseg oprijema; povečati natančnost prileganja luknje |
Ta vodnik ponuja temeljne reference za izbiro in namestitev slepih zakovic. Za kritične aplikacije se posvetujte s tehničnimi specifikacijami proizvajalca in pred proizvodnjo izvedite testiranje kvalifikacij na reprezentativnih sklopih.
